TPO柔性轻钢屋面太阳能系统做法
一、TPO屋面太阳能常见做法及适用情况
在TPO柔性屋面上安装太阳能，关键的前提条件是如何不影响屋面原本防水保温性能和经久耐用要求。目前国内常见的太阳能柔性屋面做法有预埋柱墩和TPO成品支座的两种方案，其中预埋柱墩一般为新建屋面的太阳能做法，在TPO屋面系统安装前提前在檩条位置固定好柱墩，后期太阳能安装固定在柱墩上。TPO成品支座适用于已经安装完成的TPO屋面安装。如下图所示：

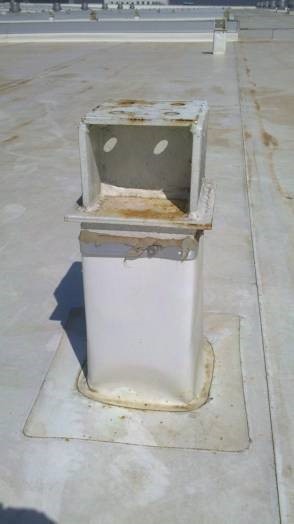

做法1：预埋柱墩做法

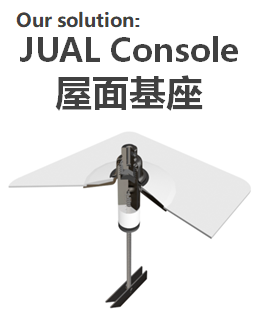

做法2：TPO太阳能成品支架方案
二、TPO成品支座的做法说明
1、成品支座原理
主要应用于钢结构TPO柔性屋面的太阳能系统支撑。其采用与项目相同的TPO防水卷材集成支架和防水层完美结合，并通过固定锚与屋面基层钢板紧密连接，从而实现长期稳定安全的屋面光伏系统的安装和使用。

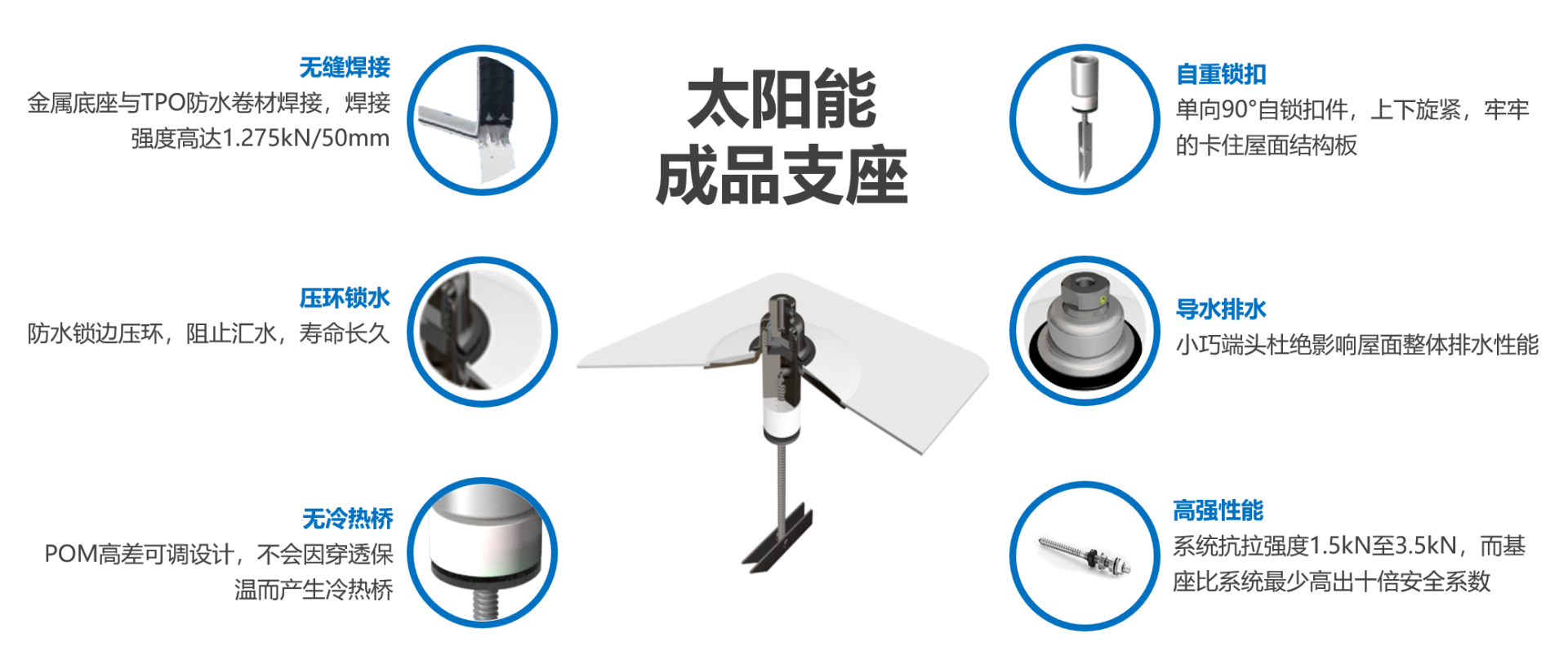

太阳能成品支座的组成及优势分析

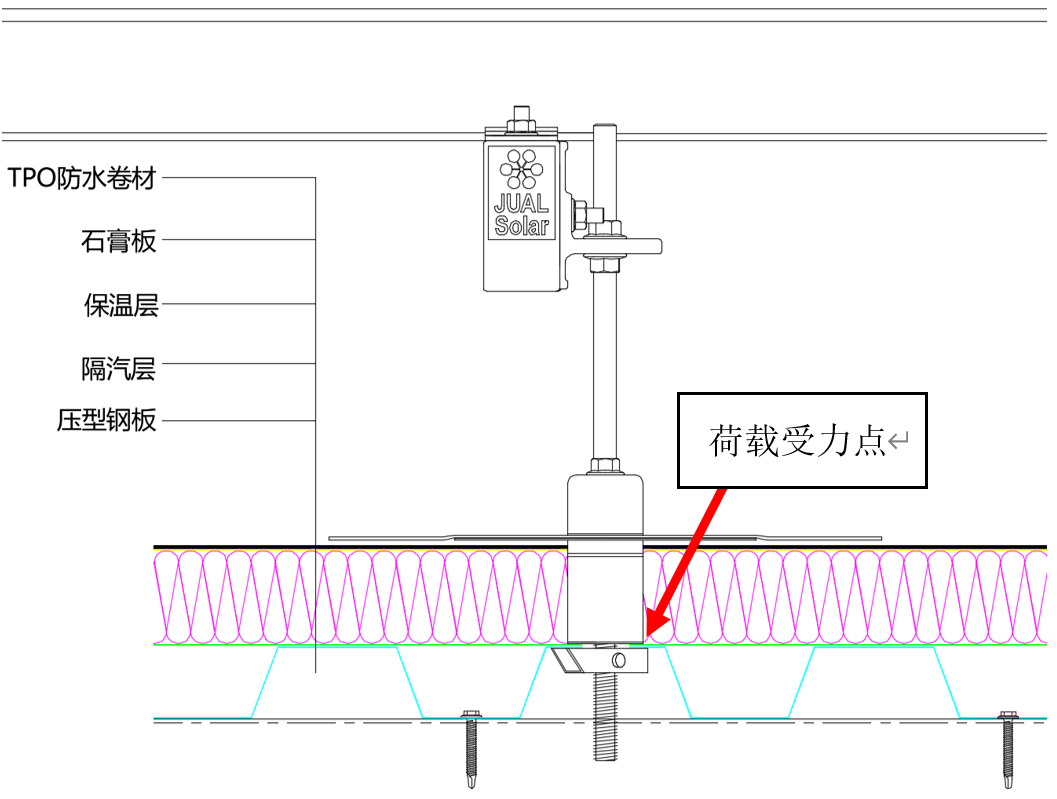

太阳能成品支座做法
2、太阳能支架系统对屋面基层材料要求
基层钢板：重力荷载受力点主要位于基层钢板的波峰上，抵抗风荷载作用力则主要通过钢板层以下的翻转锚栓，经过荷载计算和实践经验，基层钢板需要达到0.75mm厚度以上，并通过现场测试抗拉拔力，结合现场风压计算来设计支座间距密度。
保温层及防火板：该支座系统对钢板以上的构造层次不施加荷载作用力，软质岩棉保温板及硬质PIR保温板、挤塑板或防火板均可适用，没有影响。
防水卷材：标准的太阳能光伏系统的寿命是25年，所以选用的屋面系统的预期使用寿命和防水效果也不应低于25年。
3、施工安装流程
施工流程：定位基座→安装穿孔基座→安装固定托架→主框架安装→副框架安装→安装太阳能电池板→安装尾部盖
在屋面顶端，用墨盒纵向拉一条平行于屋脊的直线（即垂直于压型钢板波纹方向），根据具体项目以及太阳能支架模块的尺寸将屋顶基座定位。具体的支座尺寸距离需要参照厂家提供相应的技术设计报告。
在基座位置先沿第一条安装线将防水层用刀割开，开口长度在50~150mm之间。用刀头穿透保温层试探底部压型钢板的上表面。
确定压型钢板上表面后，采用中空切割棒与表面中心位置将保温切除，在同样的相交部位用Φ25mm的不锈钢钻孔器钻孔，再将档杆锚伸入孔内，翻转固定，最后旋紧基座，并用热风焊枪焊接防水层。
基座需安装在轻钢屋面板的波峰位置，在与屋面防水卷材热风焊接时，边角需顺向与导水面，以避免焊缝积水。

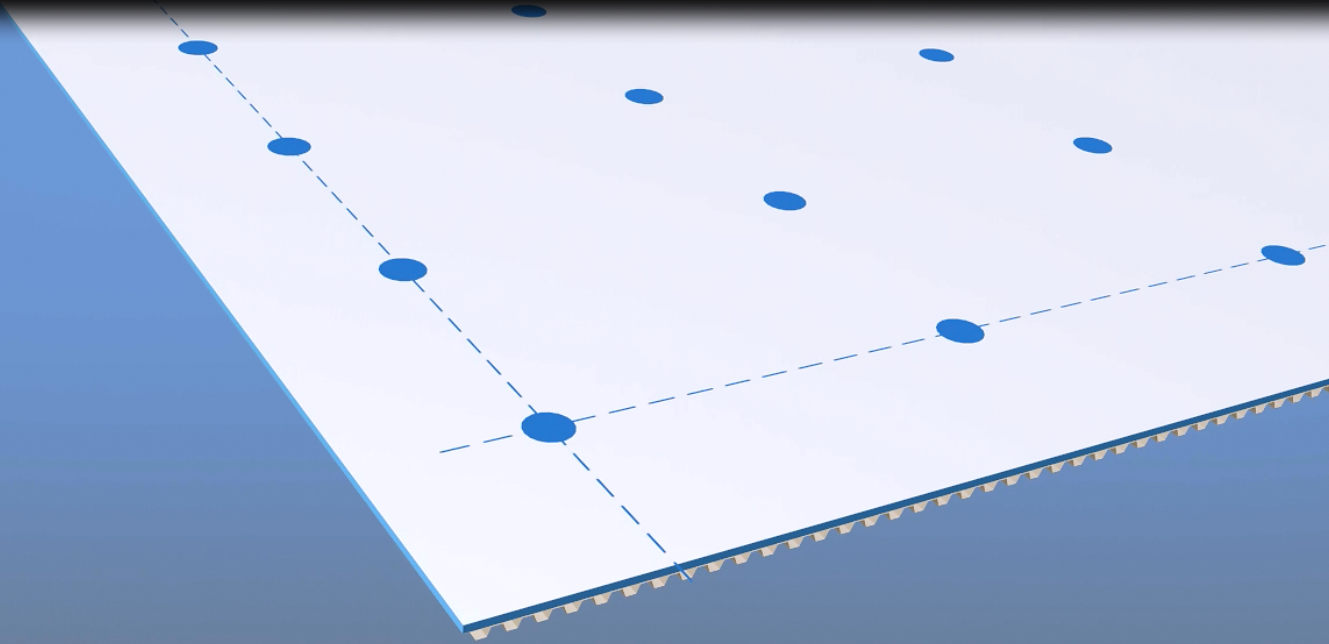

定位屋面基座示意图

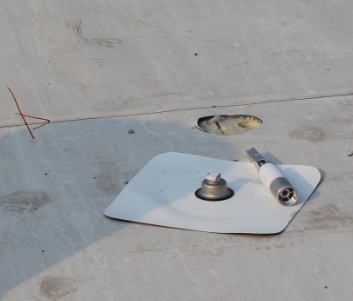

开孔及安装底部固定锚

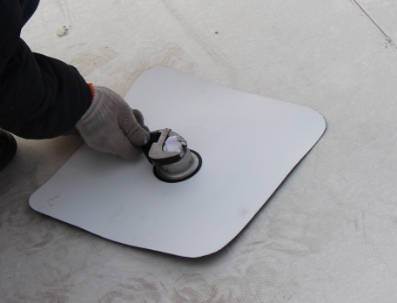

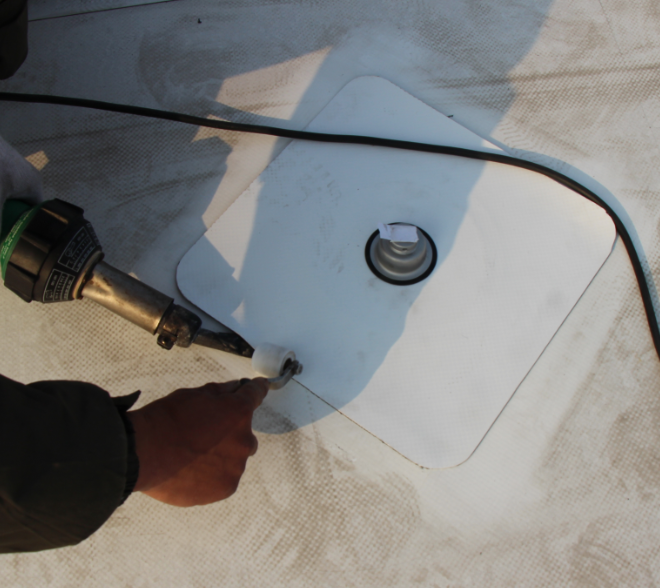

上部基座及热风焊接

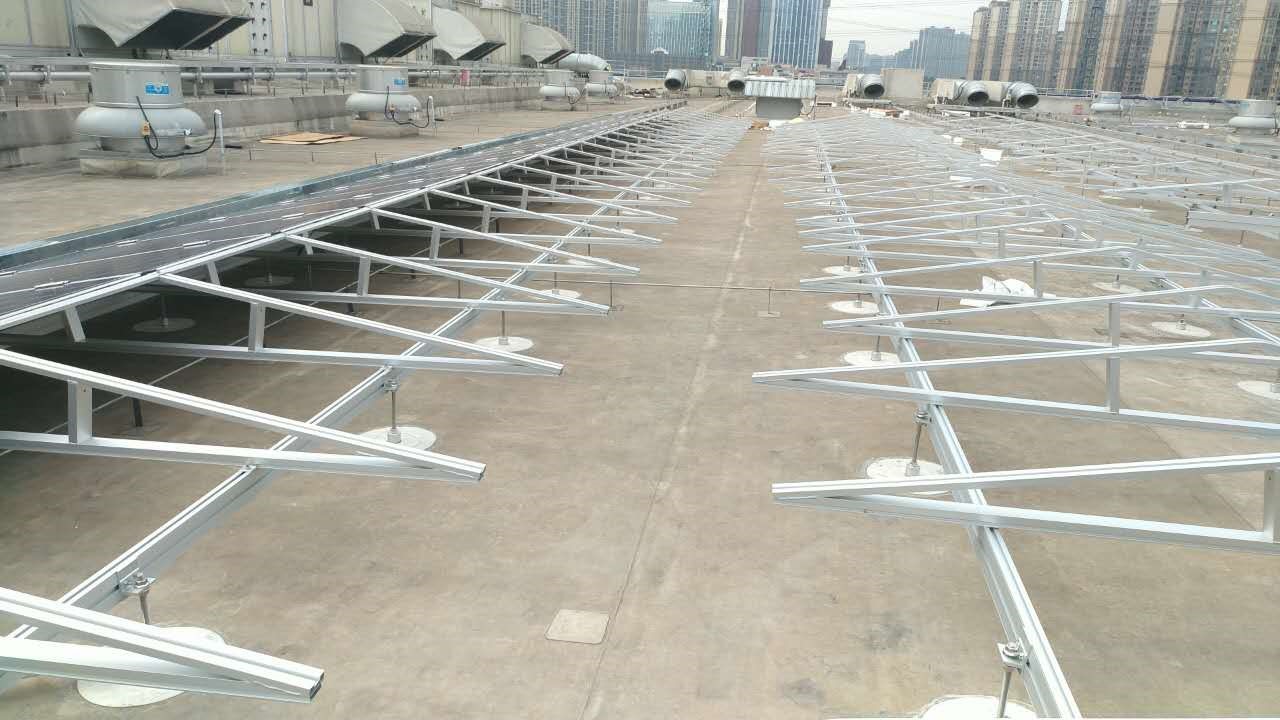

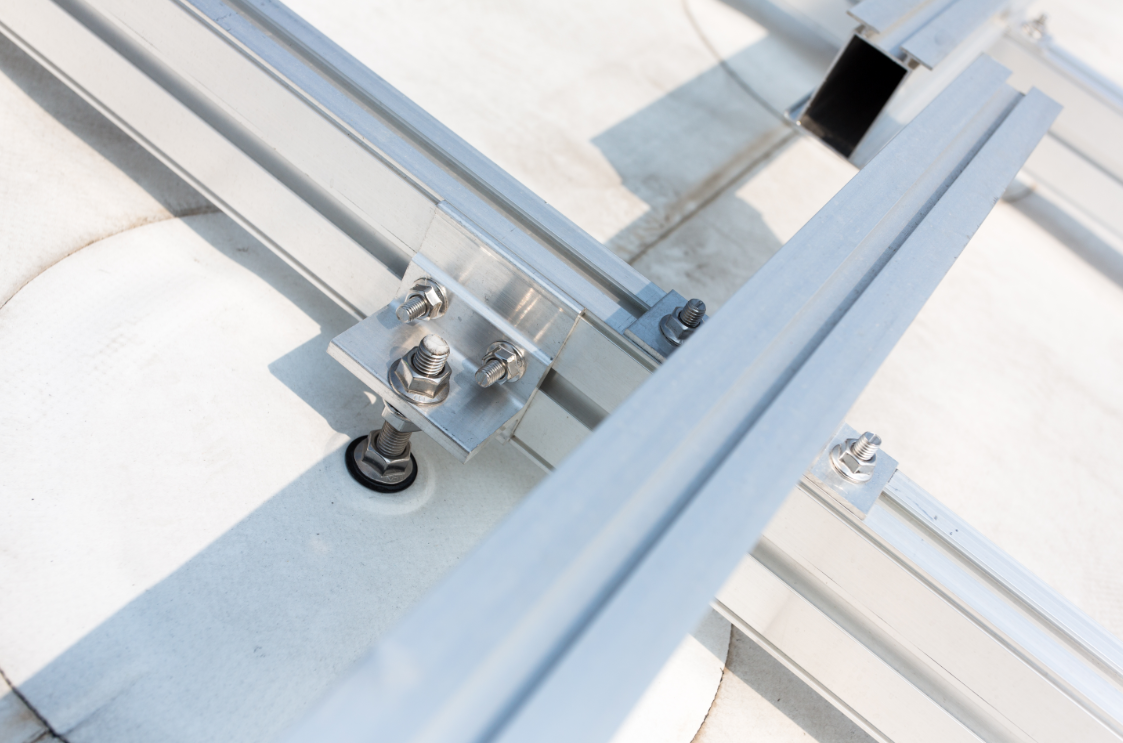

托架、主框架和副框架安装

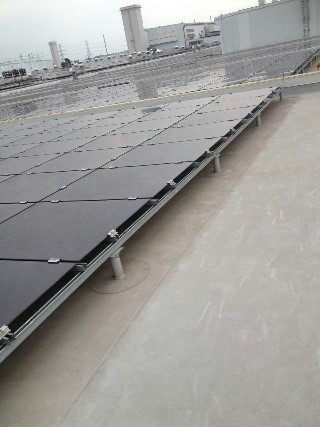

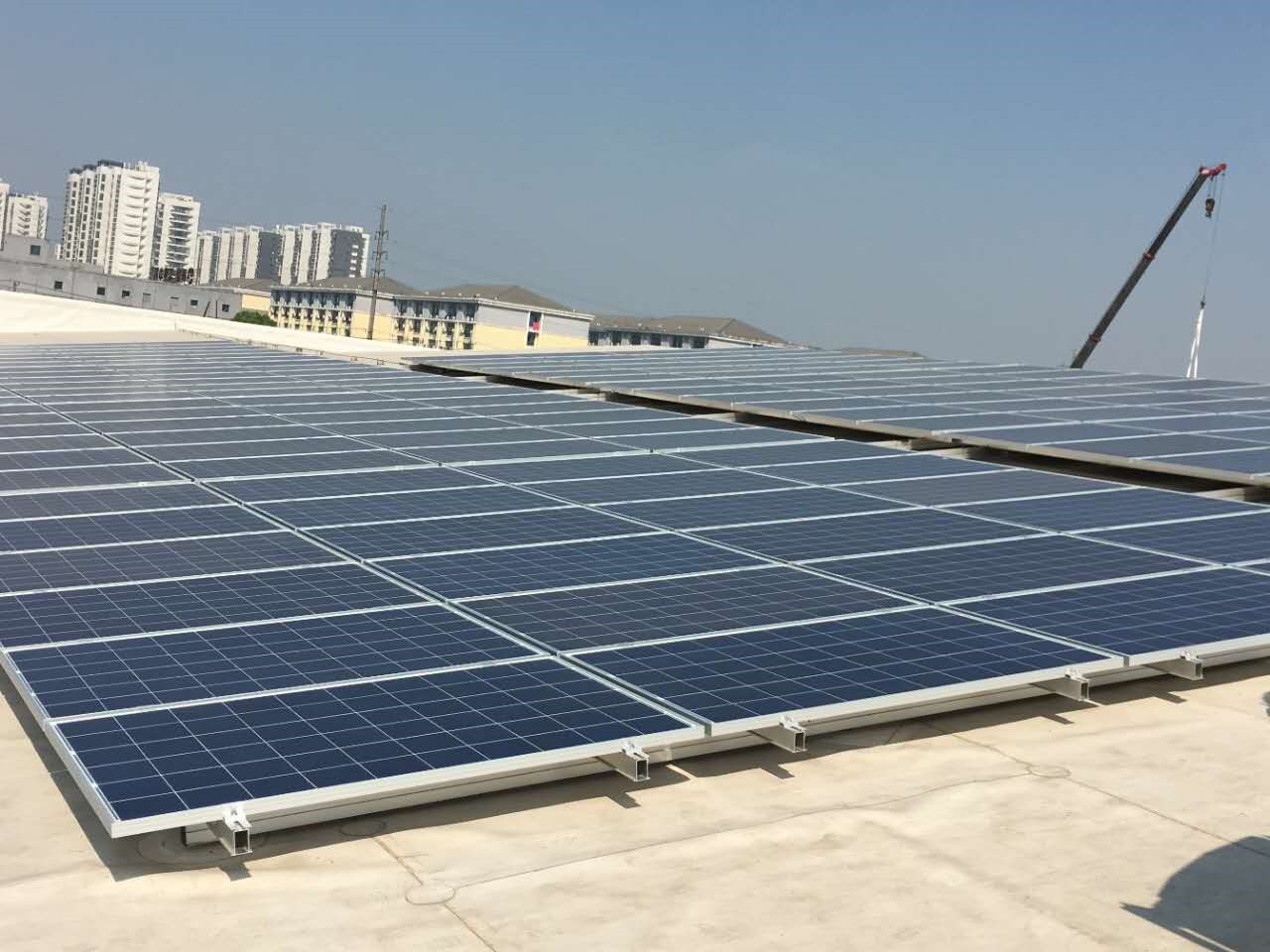

完成后效果图
